Как читать карты SIGWX (Прогностические карты особых явлений погоды)

Прогностические карты особых явлений погоды Significant Weather Chart SIGWX

Прогностические карты особых явлений погоды – Significant Weather Chart (SIGWX) предназначены для обслуживания полётов, выполняемых на эшелонах полета для которых они выпускаются (SWH,SWM,SWL). Входят в ВСЗП. Карта содержит прогноз особых метеорологических условий и данные об облачности. Поставляется с картой прогноза ветра и температуры на высотах.

Прогностические карты особых явлений погоды cоставляются 4 раза в сутки на фиксированное время 00, 06, 12 и 18UTC. Составленные на фиксированный момент времени карты SIGWX пригодны для полетов, начинающихся за 3 часа до времени действительности данных и заканчивающихся по истечении 3 часа после их времени действительности, например, подготовленный прогноз SIGWX, действительный на 1200UTC, может использоваться для всех полетов между 0900 и 1500UTC. (пункт 5.3.3.4 Doc8896 ИКАО "Руководство по авиационной метеорологии")

Составленные на фиксированный момент времени карты ветра и температуры воздуха на высотах пригодны для полетов, начинающихся за 1,5 часа до времени действительности данных и заканчивающихся по истечении 1,5 часа после их времени действительности, например, составленный прогноз ветра на высотах, действительный на 1200UTC, может использоваться для всех полетов между 1030 и 1330UTC

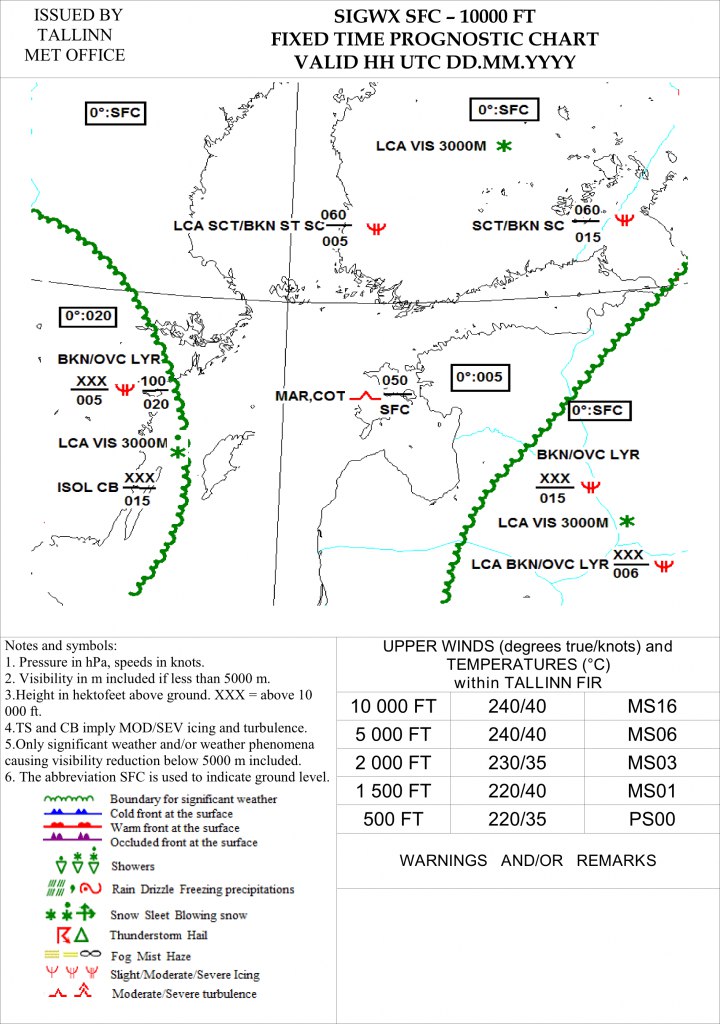

Образцы карт особых явлений погоды:

SWH - высокие уровни полета (FL250-450);

SWM – средние уровни полета (FL100-250);

SWL – низкие уровни полета (below FL100);

Высоты на картах особых явлений погоды для высоких и средних уровней указываются в уровнях полета FL или в десятках метров на картах, выпущенных Московским центром зональных прогнозов. ХХХ - означает, что верхняя (нижняя) граница располагается за пределами слоя атмосферы, который охватывает карта


Интерпретация карты особых явлений погоды.

Заголовок карты

В заголовке указаны:

 — выпускающая организация

 — название карты

 — фиксированный срок действия карты

Поправки и исправления в прогнозы SIGWX

ВЦЗП не выпускают каких-либо поправок к своим прогнозам (т. е. явлений SIGWX и прогнозам ветра и температуры воздуха на высотах). Однако в случае прогнозов ветра и температуры воздуха на высотах вновь выпускаемый прогноз автоматически аннулирует соответствующий прогноз, выпущенный 6 часами ранее(пункт 5.3.3.3 Doc8896 ИКАО "Руководство по авиационной метеорологии").
В случае выявления явной ошибки, прогнозы SIGWX будут переизданы. Процесс переоформления описан в части 2 Приложения F - Руководство пользователя SADIS (доступно на веб-сайте ИКАО).



Символы, используемые на карте:

символы на карте особых явлений SIGWX

Явления

Струйное течение – это сильный узкий поток с почти горизонтальной осью в верхней тропосфере или нижней стратосфере, характеризующийся большими вертикальными и горизонтальными сдвигами ветра и одним или более максимумами скорости. Длина струйного течения может достигать нескольких тысяч километров, ширина – сотен километров, а вертикальная мощность – нескольких километров.

Тропопауза — переходный слой, отделяющий тропосферу от стратосферы. Толщина этого слоя колеблется от нескольких сотен метров до нескольких километров.

Грозы и кучево-дождевые облака:

 — отдельные (ISOL), если они состоят из отдельных элементов с максимальным покрытием менее 50% района прогнозирования (в фиксированное время или в течение периода действия прогноза);

 — редкие (OCNL), если они состоят из достаточно разделенных элементов с максимальным покрытием 50 - 75% района прогнозирования (в фиксированное время или в течение периода действия прогноза);

 — частые (FRQ) - район грозовой деятельности, в пределах которого интервалы между соседними грозовыми очагами незначительны или отсутствуют, с максимальным покрытием более 75% района прогнозирования (в фиксированное время или в течение периода действия прогноза);

 — частые кучево-дождевые (FRQ CB) или мощные кучевые (TCU) облака – максимальное покрытие облачностью более 75% района прогнозирования (в фиксированное время или в течение периода действия прогноза) с небольшим разделением или без разделения;

 — в облачности (EMBD) – если включены в слой облачности и не могут легко распознаваться;

 — скрытые (OBSC) – если они скрыты мглой или дымом

Количество облачности, исключая СВ и TCU

FEW Few Несколько 1 – 2 октанта
SCT Scattered Разбросанные 3 – 4 октанта
BKN Broken Значительные 5 – 7 октантов
OVC Оvercast Сплошные 8 октантов

Буквенные сокращения, применяемые на прогностических картах:

LYR ( layered) - многослойная только для кучево-дождевой облачности (Cb):

RISK – риск (для грозы, грозовое положение)

STNR (Stationary) - стационарный

LOC (locally) - местами

SLW (SLOW) – медленный


Струйное течение

Жирная линия обозначающая ось струйного течения, начинается/кончается у точек, где прогнозируется скорость ветра 80 узлов (150 км/ч).

Стрелки, обозначающие ветер, указывают его максимальную скорость в струйном течении и эшелон, к которому она относится. Существенные изменения обозначаются двойными черточками ||  (скорость на 20 узлов и более, или эшелон — на 3000 футов
(или меньше, если это целесообразно)) . В примере у двойной черты скорость ветра — 120 узлов (225 км/ч).

Если максимальная скорость равна или более 120 узлов, эшелоны полета, между которыми ветры сильнее 80 узлов, указываются ниже уровня максимального ветра в СТ. В примере между эшелонами FL220 и FL240 скорость ветра более 80 узлов.

CAT AREAS

В зоне 1 прогнозируется умеренная турбулентность от FL300 до FL430

В зоне 2 прогнозируется умеренная, редко сильная турбулентность, от FL260 до FL370.









карты ветра и температуры воздуха на высотах

Как читать карты SIGWX.



ВСЗП Всемирная система зональных прогнозов (World Area Forecast System) создана для обеспечения заинтересованных потребителей прогнозами метеорологических условий по маршруту полёта (ветер и температура на высотах, тропопауза и атмосферная турбулентность, грозы и т. п.) в цифровой форме в узлах регулярной сетки, в наглядной форме или буквенно-цифровой форме, пригодных для непосредственного использования.

методичка по карте особых явлений SIGWX
